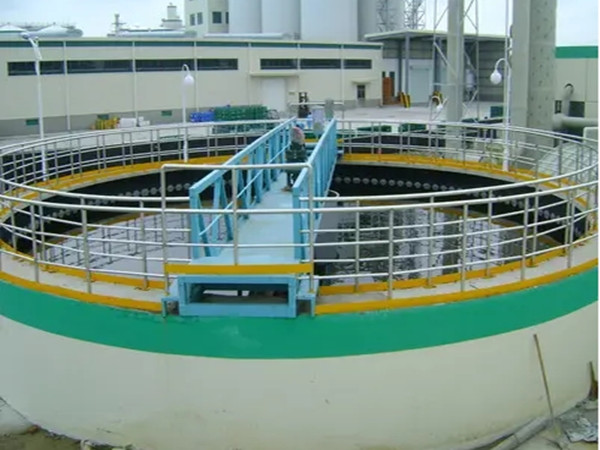

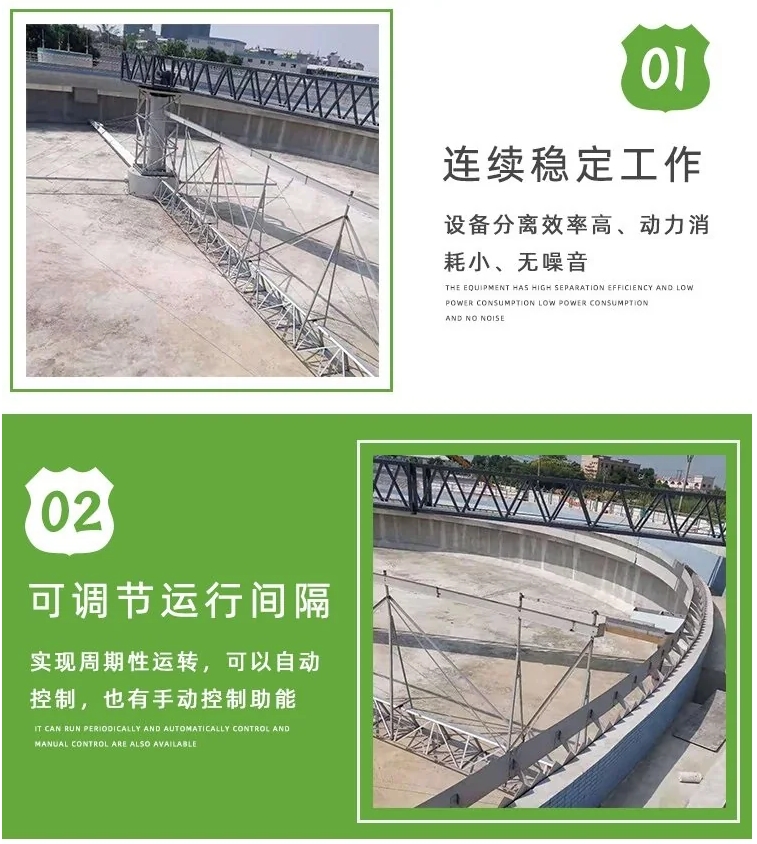

悬挂垂架式周边传动浓缩机简介

   悬挂垂架式周边传动浓缩机是一种在污水处理工程中广泛应用的设备。以下是对其的详细介绍

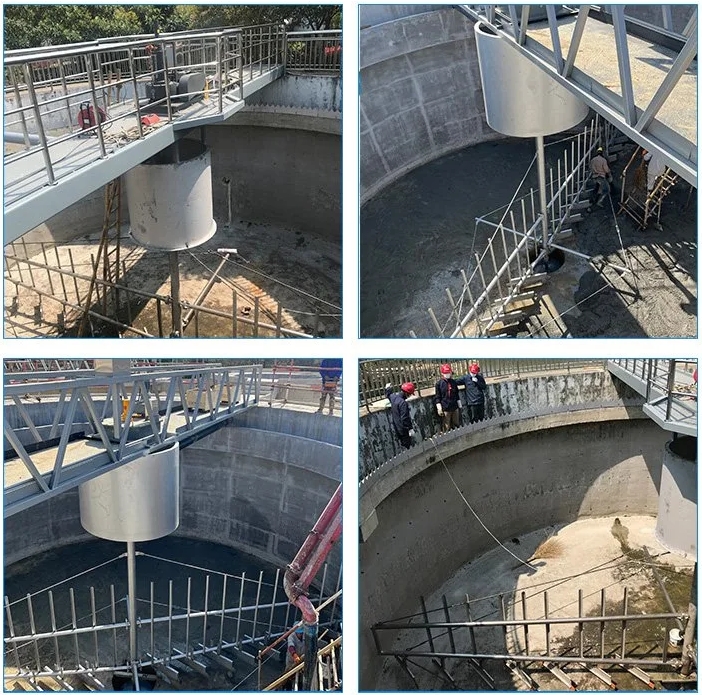

悬挂垂架式周边传动浓缩机结构组成

  主要由工作桥、桁架及刮泥板组件、浓缩搅拌栅条、中心支座、驱动机构、集电器、电控箱等主件组成。
  还包括出水三角堰板、稳流筒、挡渣板、浮渣刮板等附件（是否提供由双方协商确定）。

悬挂垂架式周边传动浓缩机工作原理

  运行时，安装在工作桥上的驱动系统带动悬挂在下面的垂架作旋转运动，从而带动两侧刮臂作顺时针运行。
  安装在刮臂上的浓缩搅拌栅条穿行于污泥层中，为水提供从污泥中逸出的通道，从而提高污泥浓缩的效果。
  同时，刮臂上的一组刮泥板在随刮臂旋转中，将沉降在池底的污泥刮向池中心集泥坑。
  液面上的浮渣（如果有的话）由刮渣板和周边挡渣板形成的渐缩区域内集中，由浮渣刮耙扒到集渣斗并排出池外。

悬挂垂架式周边传动浓缩机应用领域

   悬挂垂架式周边传动浓缩机因其结构、操作维修方便，被广泛应用于城市、化工、轻纺、冶金等行业的污水处理工程中，是一种较理想的污水处理工程配套设施。

悬挂垂架式周边传动浓缩机技术参数

  驱动形式：通常使用周边传动，通过驱动装置带动悬挂在下面的垂架和刮臂旋转。

  驱动电机功率：根据浓缩机的尺寸和处理能力，驱动电机的功率会有所不同。常见的驱动电机功率范围可能在5.5-7.5 Kw之间，但具体数值取决于实际情况。

  驱动数量：通常为一个驱动电机，但也有可能根据设计需要采用多个驱动电机。

  耙架转速：耙架（刮臂）的转速是影响浓缩效果的重要参数之一。常见的转速范围可能在12-20 min/r之间，但具体数值取决于物料特性和处理要求。

  浓缩池深度：浓缩池的深度取决于设计需求和处理能力。常见的浓缩池深度范围可能在2700-3550 mm之间，但具体数值会根据实际情况进行调整。

  池底坡度：池底坡度对污泥的沉降和浓缩效果有影响。具体坡度数值会根据设计要求和物料特性进行确定。

  处理能力：处理能力是浓缩机的一个重要指标，表示单位时间内能够处理的污泥量。具体处理能力取决于浓缩机的尺寸、转速、驱动功率等多个因素。
